Zastanawiasz się, jak Twój dron może dostarczyć dane o nieosiągalnej dotąd precyzji, nawet w najbardziej wymagających warunkach terenowych czy przy zmiennym oświetleniu? W tym artykule rozłożymy na czynniki pierwsze technologię Lidar, która rewolucjonizuje możliwości bezzałogowych statków powietrznych, pokazując, co konkretnie możesz zyskać, jak wybrać odpowiedni sprzęt i jak skutecznie wykorzystać tę potężną technologię w swoich projektach.
Lidar
Technologia LIDAR, będąca skrótem od anglojęzycznego terminu „Light Detection and Ranging”, funkcjonuje dzięki emisji impulsów świetlnych konkretnie wiązki lasera, co pozwala na precyzyjne określanie odległości. Proces ten opiera się na analizie czasu potrzebnego na dotarcie odbitego światła do detektora, co umożliwia tworzenie niezwykle dokładnych, trójwymiarowych wizualizacji otoczenia. Dzięki tej zdolności można tworzyć szczegółowe modele obiektów oraz terenu, co znajduje szerokie zastosowanie w różnorodnych dziedzinach, od pojazdów autonomicznych, przez prace geodezyjne i plany urbanistyczne, aż po badania archeologiczne. Nawet współczesne smartfony, takie jak popularne modele iPhone’ów, wykorzystują tę technologię do usprawnienia fotografii i rozszerzonej rzeczywistości.
W jaki sposób działa LIDAR?
- Emisja wiązki: System emituje krótkotrwały impuls światła laserowego.
- Pomiar czasu reakcji: Następnie dokonuje pomiaru czasu, który upływa od momentu wysłania impulsu do chwili, gdy jego odbicie od obiektu powraca do czujnika.
- Kalkulacja odległości: Na podstawie zarejestrowanego czasu możliwe jest precyzyjne obliczenie dystansu dzielącego system od obiektu.
- Generowanie mapy punktowej: Powtarzając ten proces wielokrotne, nawet miliony razy, system tworzy gęstą „chmurę punktów”, która odzwierciedla trójwymiarową strukturę zaobserwowanego otoczenia.
Główne obszary zastosowania:
- Pojazdy autonomiczne: Służy do wykrywania pieszych, innych pojazdów oraz wszelkich napotkanych przeszkód.
- Geodezja i kartografia: Umożliwia tworzenie precyzyjnych modeli wysokościowych terenu (NMT) oraz szczegółowych map.
- Planowanie miejskie i rozwój przestrzenny: Wykorzystywany do tworzenia trójwymiarowych modeli miast, analizy zasięgu hałasu i optymalizacji przestrzeni.
- Ochrona środowiska: Pomocny w monitorowaniu stanu lasów, szacowaniu grubości pokrywy śnieżnej oraz zarządzaniu zasobami wodnymi.
- Archeologia: Umożliwia odkrywanie struktur i artefaktów ukrytych pod warstwami roślinności.
- Inteligentne urządzenia mobilne (np. iPhone): Usprawnia działanie funkcji autofokusa w aparacie oraz rozwija możliwości aplikacji z zakresu rzeczywistości rozszerzonej (AR).
- Systemy bezpieczeństwa: Używany do tworzenia zaawansowanych systemów alarmowych wykrywających intruzów.
Kluczowe atuty technologii:
- Niezawodność pomiaru: Charakteryzuje się bardzo wysoką dokładnością w pomiarze odległości.
- Bogactwo detali: Pozwala na tworzenie bardzo szczegółowych modeli trójwymiarowych, co stanowi przewagę nad systemami bazującymi na falach radiowych, takimi jak radar.
- Skuteczność w różnych warunkach: Działa efektywnie nawet przy ograniczonej ilości światła otoczenia.
Lidar na dronie: Dlaczego to game-changer w precyzyjnym mapowaniu?
Jeśli myślisz o podniesieniu jakości swoich projektów dronowych i wejściu na wyższy poziom dokładności, technologia Lidar to kierunek, w którym zdecydowanie warto się skierować. W przeciwieństwie do tradycyjnej fotogrametrii, która opiera się na analizie zdjęć, Lidar wykorzystuje aktywny pomiar odległości za pomocą impulsów laserowych. To pozwala mu generować miliony punktów pomiarowych na sekundę, tworząc niezwykle szczegółową chmurę punktów, która jest podstawą do tworzenia precyzyjnych modeli 3D terenu i obiektów.
Kluczową przewagą tej technologii, którą doceni każdy, kto pracował w terenie, jest zdolność wiązki laserowej do przenikania przez szczeliny w roślinności. Oznacza to, że możemy uzyskać dokładny Model Terenu Cyfrowego (DTM), nawet w gęstych lasach, co było dotychczas ogromnym wyzwaniem. Dla nas, operatorów dronów, oznacza to możliwość tworzenia map o bezprecedensowej dokładności, niezależnie od tego, czy pracujemy nad mapowaniem terenu, inwentaryzacją infrastruktury, czy badaniami archeologicznymi.
Jak działa Lidar i jakie daje możliwości Twojemu dronowi?
Zasada działania Lidaru jest fascynująca i opiera się na prostym, ale genialnym pomyśle: pomiarze czasu powrotu impulsu laserowego. System wysyła impulsy światła laserowego w kierunku ziemi lub obiektu, a następnie mierzy czas, jaki upływa do momentu powrotu odbitego sygnału. Znając prędkość światła, możemy z niezwykłą precyzją obliczyć odległość do każdego punktu, z którego światło się odbiło. To właśnie te pomiary odległości tworzą tzw. chmurę punktów, która stanowi cyfrowy zapis rzeczywistości.
Nowoczesne sensory LIDAR dedykowane dronom, takie jak te integrowane w zaawansowanych platformach, łączą w sobie skaner laserowy z kamerą RGB i precyzyjnym modułem IMU. Dzięki temu możemy nie tylko uzyskać gęstą chmurę punktów, ale także nałożyć na nią kolorystyczne informacje z kamery, tworząc w czasie rzeczywistym kolorowe modele 3D. To otwiera drzwi do generowania modeli powierzchni cyfrowej (DSM) i modeli terenu cyfrowego (DTM) z niespotykaną dotąd szczegółowością i dokładnością.
Lidar na dronie: Niezawodność i precyzja w każdych warunkach
Jedną z największych zalet technologii Lidar, szczególnie w kontekście operacji dronowych, jest jej niezależność od światła słonecznego. Jako system aktywny, Lidar nie potrzebuje zewnętrznego oświetlenia do działania, co pozwala na wykonywanie precyzyjnych misji pomiarowych w nocy, wczesnym rankiem, a także w warunkach silnego zacienienia czy mgły. Dla operatora dronów oznacza to elastyczność i możliwość realizacji projektów, które byłyby niemożliwe przy użyciu samej fotogrametrii.
Dokładność pionowa systemów Lidar montowanych na bezzałogowcach oscyluje zazwyczaj w granicach 2–5 cm. To standard, który jest absolutnie wymagany w profesjonalnej geodezji, inżynierii budowlanej i wielu innych specjalistycznych dziedzinach. Taka precyzja pozwala na dokładne określanie pozycji, tworzenie bardzo szczegółowych map wysokościowych i wykrywanie nawet najsubtelniejszych zmian w terenie, co jest kluczowe dla podejmowania świadomych decyzji.
Praktyczne zastosowania Lidaru: Od geodezji po archeologię
Lidar w geodezji i budownictwie: Precyzyjne mapowanie terenu i infrastruktury
W geodezji i kartografii Lidar na dronie to prawdziwy przełom. Umożliwia tworzenie precyzyjnych map terenu, modeli DTM i DSM z dokładnością, która pozwala na szczegółową analizę przestrzenną. Jest to nieocenione przy planowaniu inwestycji budowlanych, inwentaryzacji obiektów, obliczaniu objętości mas ziemnych czy monitorowaniu postępu prac na placu budowy. Systemy pomiarowe LIDAR dostarczają danych, które są podstawą do tworzenia ortofotomap i wizualizacji danych 3D.
Mapowanie infrastruktury, takiej jak linie energetyczne, drogi czy mosty, zyskuje na dokładności dzięki Lidarowi. Pozwala on na wykrywanie zmian w terenie, inspekcję stanu technicznego obiektów i tworzenie dokładnych modeli 3D budynków. Integracja danych LIDAR z systemami GIS otwiera nowe możliwości analizy przestrzennej i optymalizacji procesów zarządzania infrastrukturą.
Lidar w leśnictwie i rolnictwie: Analiza roślinności i precyzyjne plony
Dla leśnictwa Lidar oferuje narzędzie do analizy roślinności na niespotykaną dotąd skalę. Pozwala na precyzyjne mapowanie wysokości drzew, analizę struktury koron, określanie biomasy i monitorowanie zmian w środowisku naturalnym. Jest to kluczowe dla zrównoważonego zarządzania zasobami naturalnymi i ochrony ekosystemów.
W rolnictwie precyzyjnym technologia Lidar wspomaga analizę roślinności, pozwalając na identyfikację obszarów wymagających szczególnej troski, optymalizację nawadniania czy stosowania środków ochrony roślin. Dokładne mapy wysokościowe i modele terenu pomagają w planowaniu prac polowych i maksymalizacji plonów.
Lidar w archeologii: Odkrywanie ukrytych skarbów pod ziemią
W archeologii drony z Lidarem zrewolucjonizowały proces odkrywania struktur historycznych. Dzięki zdolności penetracji przez roślinność i ściółkę, Lidar pozwala na ujawnianie fundamentów, grodzisk i innych pozostałości po dawnych cywilizacjach, które były ukryte przez wieki. To technologiczny przełom w badaniach nad przeszłością.

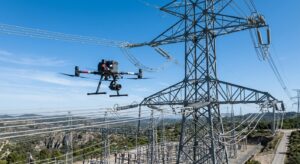

Lidar w energetyce: Bezpieczeństwo linii wysokiego napięcia
W energetyce Lidar jest niezastąpiony do monitorowania zwisów linii wysokiego napięcia i ich odległości od okolicznej roślinności. Precyzyjne pomiary odległości pozwalają na zapobieganie awariom spowodowanym przez gałęzie drzew, co przekłada się na niezawodność dostaw energii elektrycznej i bezpieczeństwo.
Wybór i wykorzystanie systemu Lidar na dronie: Praktyczne porady
Rodzaje systemów Lidar: Od czego zacząć?
Na rynku dostępne są różne typy systemów Lidar, w tym skanowanie lotnicze Lidar, naziemne i mobilne. Drony z systemami Lidar najczęściej wykorzystują platformy lotnicze, które pozwalają na szybkie i efektywne pokrycie dużych obszarów. Wybór odpowiedniego systemu zależy od skali projektu, wymaganej dokładności i budżetu. Ważne jest, aby zwrócić uwagę na parametry takie jak gęstość chmury punktów i rozdzielczość pomiarów.
Dla entuzjastów i mniejszych projektów dostępne są coraz bardziej przystępne cenowo sensory Lidar, które można zamontować na popularnych platformach dronowych. Kluczowe jest jednak zrozumienie ograniczeń każdego systemu i dopasowanie go do specyfiki zadań, które chcemy realizować, pamiętając o tym, że dokładność pomiarów może być różna w zależności od warunków terenowych i atmosferycznych.
Ważne: Przed zakupem systemu Lidar, zawsze sprawdź jego kompatybilność z Twoją platformą dronową i upewnij się, że masz odpowiednie oprogramowanie do przetwarzania danych.
Oto podstawowe rzeczy, które warto przygotować przed każdym lotem z systemem Lidar:
- Naładowane akumulatory do drona i kontrolera.
- W pełni sformatowana karta pamięci o odpowiedniej pojemności.
- Zaktualizowane oprogramowanie drona i kontrolera.
- Naładowane akumulatory do samego sensora Lidar (jeśli jest zasilany osobno).
- Dokładna mapa obszaru, który ma być skanowany.
- Listę kontrolną przedstartową (pre-flight checklist), którą zawsze warto mieć pod ręką.
Przetwarzanie danych Lidar: Narzędzia i metody
Zebrane dane z Lidaru trafiają do postaci cyfrowej chmury punktów. Aby je wykorzystać, potrzebne jest specjalistyczne oprogramowanie do analizy danych Lidar. Istnieje wiele platform, które umożliwiają przetwarzanie chmur punktów LIDAR, generowanie modeli DTM/DSM, tworzenie map wysokościowych i wizualizację danych 3D. Algorytmy przetwarzania danych pomiarowych są kluczowe do uzyskania użytecznych informacji.
Przetwarzanie danych pomiarowych z Lidaru jest zazwyczaj szybsze niż w przypadku fotogrametrii, ponieważ chmura punktów powstaje z bezpośrednich pomiarów, a nie ze skomplikowanych obliczeń nakładających się obrazów. To znacznie przyspiesza cały proces od skanowania do uzyskania finalnego produktu.
Na przykład, oprogramowanie takie jak Agisoft Metashape (choć bardziej znane z fotogrametrii, potrafi też pracować z danymi LiDAR) czy specjalistyczne narzędzia jak Global Mapper lub platformy chmurowe, potrafią zdziałać cuda z surowymi danymi. Warto też poznać możliwości oprogramowania producenta sensora Lidar, bo często oferuje ono dedykowane moduły.
Lidar a inne technologie: Porównanie i przyszłość
Lidar kontra fotogrametria: Kiedy wybrać które rozwiązanie?
Porównanie technologii Lidar i fotogrametrii pokazuje, że obie mają swoje mocne strony. Fotogrametria jest często bardziej dostępna cenowo i lepiej sprawdza się w sytuacjach, gdy potrzebujemy szczegółowych tekstur i kolorów obiektów w połączeniu z modelem 3D. Lidar natomiast dominuje tam, gdzie kluczowa jest dokładność pomiarów, możliwość penetracji roślinności i działanie w trudnych warunkach oświetleniowych. Integracja danych Lidar z GIS i tworzenie ortofotomap może dać najlepsze rezultaty.
Dla operatora drona, świadomość tych różnic pozwala na świadomy wybór technologii do konkretnego zadania. Często najlepszym rozwiązaniem jest połączenie obu metod, wykorzystując zalety każdej z nich do stworzenia najbardziej kompletnego i dokładnego obrazu terenu czy obiektu. Też miałeś kiedyś taką sytuację, że zdjęcia były super, ale brakowało danych zza gęstych drzew?
Zapamiętaj: Jeśli potrzebujesz szczegółowej tekstury i koloru, fotogrametria może być lepsza. Jeśli liczy się precyzyjny model terenu pod roślinnością lub dokładność pomiarów w słabym świetle, Lidar jest bezkonkurencyjny.
Przyszłość technologii Lidar w świecie dronów
Przyszłe kierunki rozwoju technologii LIDAR sugerują dalszy wzrost jej dostępności, miniaturyzacji i integracji z coraz szerszą gamą platform dronowych. Możemy spodziewać się jeszcze wyższej precyzji, większej efektywności skanowania i jeszcze bardziej zaawansowanych algorytmów przetwarzania danych. Systemy nawigacji LIDAR dla autonomicznych pojazdów, w tym dronów, będą odgrywać coraz większą rolę w przyszłości.
Lidar dla autonomicznych pojazdów, w tym dronów, to jeden z najbardziej ekscytujących obszarów rozwoju. Technologia ta pozwala na precyzyjne skanowanie otoczenia, wykrywanie obiektów i tworzenie dokładnych map terenu w czasie rzeczywistym, co jest kluczowe dla bezpiecznej nawigacji i wykonywania złożonych zadań bez interwencji człowieka. To otwiera drzwi do zupełnie nowych zastosowań dronów w przyszłości.
Podsumowanie: Pamiętaj, że odpowiednie przygotowanie sprzętu i oprogramowania do przetwarzania danych to klucz do sukcesu przy wykorzystaniu Lidar – dzięki temu Twoje projekty dronowe osiągną nowy poziom precyzji i niezawodności.
